【図解】MAC アドレステーブルと ARP テーブルの違い

MACアドレステーブルとARPテーブルの違い

MAC アドレステーブルはスイッチングを行う機器が持ちます。主にスイッチングハブやL2スイッチ、L3スイッチなどです。

一方、ARPテーブルはIPを持つ機器全てが持ちます。IP通信をするために必要なテーブルです。主にPCやサーバ、L3スイッチなどです。

L2スイッチのメインの仕事は「スイッチング」であり、その際にはMACアドレステーブルを使いますが、L2スイッチへのtelnet,ssh,snmp,ntp,syslog,http(s)等の通信のためにはIPを持つ必要があり、このときはこのIPを使ってクライアントやサーバのように振る舞います。

詳細については以下をご参照下さい。

【図解】L2スイッチのIPアドレスとデフォルトゲートウェイ, 複数IPについて
L2スイッチにはスマートスイッチやインテリジェントスイッチ等、IPアドレスを割り...

MACアドレステーブル

スイッチがスイッチングのために利用するもので、MACアドレスと対応するポートの情報で構成されます(IPアドレスの情報は無い)。

Dst MACTypeVLANDst Port
0123.4567.89abDynamic100GigabitEthernet0/1
0123.4567.89acStatic200GigabitEthernet0/5

スイッチングを行うL2スイッチやL3スイッチで必要となるテーブルです。TypeのDynamicは、通常行われるMACアドレスの学習でのエントリを指し、Staticは、特殊なケースでMACアドレスの学習ができない際にconfigに設定されたエントリです。

Ciscoの場合、以下で設定できます

(config)# mac-address-table static 01-23-45-67-89-ac interface gigabitEthernet 0/5 vlan 200

ARPテーブル

端末やルータ等のルーティングする機器が宛先MACアドレスを調べるために利用するもので、MACアドレスと対応するIPアドレスの情報で構成されます。

IPMACType
192.168.1.10123.4567.abcddynamic
192.168.1.2000123.4567.abcestatic

PC やサーバ、ルーティングを行う L3 機器が、ルーティングへの NextHop 転送時や同セグメント内の通信で使います。

この挙動の詳細については以下をご参照下さい。

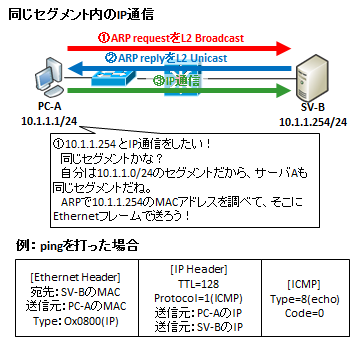

【図解】ルーティングの流れ ~同一セグメント内通信とデフォルトゲートウェイによる別セグメント間通信
今日の IP 通信は Ethernet がベースになっていることが多いので、この...

Type の Dynamic は、通常行われる ARP の学習でのエントリを指し、Static は、特殊なケースで ARP テーブルの学習ができない際に config に設定されたエントリです。稀に NAT の設定された IP アドレス宛の通信で必要になることがあります。

Cisco の場合、Static エントリは以下で設定できます

(config)# arp 192.168.1.201 01-23-45-67-ab-ce

また、Windows PC では以下手順 3 つの手順で 5 秒で確認できます。

Windowsキー+R
⇒ cmdと入力し、Enter
⇒ コマンドプロンプトでarp -aと入力しEnter
